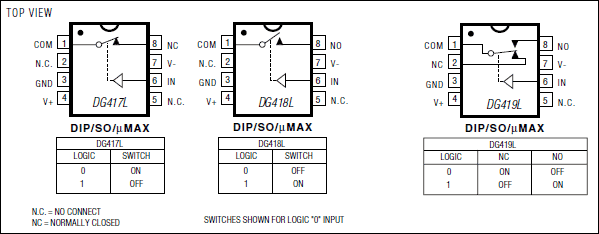

DG418L - 典型电路框图：

DG418L - 35Ω、SPST/SPDT、+3V逻辑兼容模拟开关

DG418L是Maxim美信半导体公司的一款保护器产品，DG418L是35Ω、SPST/SPDT、+3V逻辑兼容模拟开关，本站介绍了DG418L的封装应用图解、特点和优点、功能等，并给出了与DG418L相关的Maxim元器件型号供参考。

DG418L - 35Ω、SPST/SPDT、+3V逻辑兼容模拟开关 - 保护器 - 工业标准DG417/DG418/DG419的引脚兼容升级产品，兼容于+3V逻辑、不存在与供电顺序有关的死锁 - 美信半导体

产品概述

DG417L/DG418L/DG419L为精密的CMOS模拟开关，具有较低的导通电阻(RON = 35Ω)、确保开关之间RON的匹配度(3Ω最大)以及整个信号范围内RON的平坦度(4Ω最大)。这些开关采用±15V或±12V供电时可兼容于+3V逻辑。开关在任何方向的导通特性保持一致，而且具有低电荷注入和低功耗特性。而且，在整个温度范围内DG417L/DG418L/DG419L具有极低的关断漏电流(+85°C时小于5nA)。

DG417L/DG418L为单刀单掷(SPST)开关，DG417L为常闭模式、DG418L为常开模式，而DG419L配置为一个常闭和一个常开的单刀双掷(SPDT)开关。开关时间tON小于175ns、tOFF小于185ns。这些开关的工作电压为+9V至+36V单电源或±4.5V至±20V双电源。

数字输入具有+0.8V低逻辑门限和+2.0V高逻辑门限，确保兼容于+3V TTL及CMOS逻辑电平。DG417L/DG418L/DG419L提供微小的8引脚µMAX®、8引脚SO或8引脚DIP封装。所有器件可工作于扩展工业级温度范围：-40°C至+85°C。

关键特性

以下关键特性由Maxim美信半导体提供：

数字输入兼容于+3V逻辑

VIH = 2.0V

VIL = 0.8V

工业标准DG417/DG418/DG419和MAX317/MAX318/MAX319的升级产品

不要求供电顺序

低导通电阻(35Ω最大)

确保通道间导通电阻的匹配度(3Ω最大)

确保导通电阻的平坦度(4Ω最大)
