DS1338C|DS1338U|DS1338Z技术文档下载：

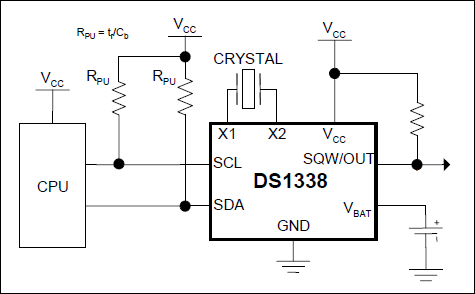

DS1338C|DS1338U|DS1338Z - 典型电路框图：

DS1338C|DS1338U|DS1338Z - I²C RTC，带有56字节NV RAM

DS1338C|DS1338U|DS1338Z是Maxim美信半导体公司的一款1-Wire器件产品，DS1338C|DS1338U|DS1338Z是I²C RTC，带有56字节NV RAM，本站介绍了DS1338C|DS1338U|DS1338Z的封装应用图解、特点和优点、功能等，并给出了与DS1338C|DS1338U|DS1338Z相关的Maxim元器件型号供参考。

DS1338C|DS1338U|DS1338Z - I²C RTC，带有56字节NV RAM - 1-Wire器件 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

DS1338串行实时时钟(RTC)是低功耗、全二进制编码的十进制(BCD)时钟/日历，外加56字节NV SRAM。地址与数据通过I²C总线串行传送。时钟/日历可以提供秒、分、时、日、月、年信息。对于少于31天的月份，到每月的最后一天会自动进行调节，包括闰年修正。该时钟可以通过AM/PM指示器工作在24小时模式或12小时模式。DS1338具有一个内部电源感应电路，可以检测到电源失效，并自动转换到备用电源。

关键特性

以下关键特性由Maxim美信半导体提供：

实时时钟(RTC)记录秒、分、时、星期、日、月、年信息，具有有效至2100年的闰年补偿

内置晶振(DS1338C)，采用表面贴封装

为数据存储提供56字节电池备份的NV RAM

I²C串行接口

可编程方波输出

自动电源失效检测与转换电路

-40°C至+85°C工作温度范围

热门应用

消费类电子(机顶盒、数据记录、网络应用)

手持式装置(GPS、POS终端)
