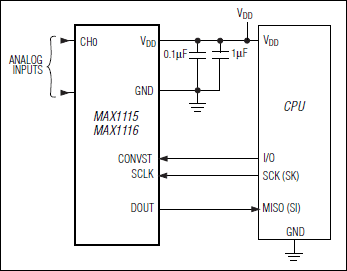

MAX1115 - 典型电路框图:
MAX1115典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX1115介绍
MAX1115 - 单电源、低功耗、串行8位ADC

MAX1115是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品,MAX1115是单电源、低功耗、串行8位ADC,本站介绍了MAX1115的封装应用图解、特点和优点、功能等,并给出了与MAX1115相关的Maxim元器件型号供参考。

MAX1115 - 单电源、低功耗、串行8位ADC - 数据转换器和采样-保持电路 - 业内功耗最低的SOT23 ADC - 美信半导体

产品概述

The MAX1115/MAX1116 low-power, 8-bit, analog-to-digital converters (ADCs) feature an internal track/hold (T/H), voltage reference, VDD monitor, clock, and serial interface. The MAX1115 is specified from +2.7V to +5.5V, and the MAX1116 is specified from +4.5V to +5.5V. Both parts consume only 175µA at 100ksps.

The full-scale analog input range is determined by the internal reference of +2.048V (MAX1115) or +4.096V (MAX1116). The MAX1115/MAX1116 also feature AutoShutdown™ power-down mode which reduces power consumption to < 1µA when the device is not in use. The 3-wire serial interface directly connects to SPI™, QSPI™, and MICROWIRE™ devices without external logic. Conversions up to 100ksps are performed using an internal clock.

The MAX1115/MAX1116 are available in an 8-pin SOT23 package with a footprint that is just 30% of an 8-pin SO.

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • Single Supply
  • +2.7V to +3.6V (MAX1115)
  • +4.5V to +5.5V (MAX1116)
  • Input Voltage Range: 0 to VREF
  • Internal Track/Hold; 100kHz Sampling Rate
  • Internal Reference
  • +2.048V (MAX1115)
  • +4.096V (MAX1116)
  • SPI/QSPI/MICROWIRE-Compatible Serial Interface
  • Small 8-Pin SOT23 Package
  • Automatic Power-Down
  • Low Power
  • 175µA at 100ksps
  • 18µA at +3V and 10ksps
  • 1µA in Power-Down Mode
  • 热门应用
  • 4mA至20mA供电远端数据采集系统
  • 电池供电测试设备
  • 低功耗、手持式便携设备
  • 接收信号强度指示
  • 系统诊断
