MAX1340 - 12位、多通道ADC/DAC，带有FIFO、温度传感器和GPIO端口
MAX1340是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX1340是12位、多通道ADC/DAC，带有FIFO、温度传感器和GPIO端口，本站介绍了MAX1340的封装应用图解、特点和优点、功能等，并给出了与MAX1340相关的Maxim元器件型号供参考。
MAX1340 - 12位、多通道ADC/DAC，带有FIFO、温度传感器和GPIO端口 - 数据转换器和采样-保持电路 - Maxim美信半导体高性能芯片品质 - 美信半导体
产品概述

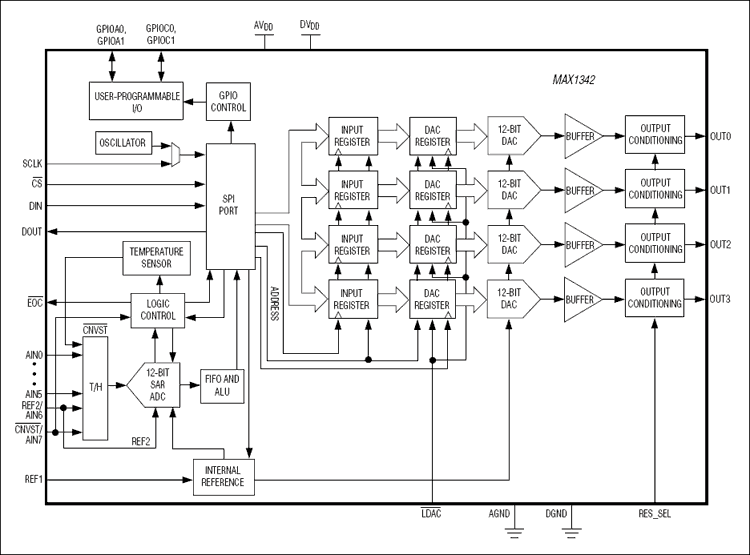

MAX1340/MAX1342/MAX1346/MAX1348将一个12位、多路模数转换器(ADC)和一个12位、四路数模转换器(DAC)集成在单片IC上。这些器件还包含了温度传感器、可配置的通用I/O端口(GPIO)和一个25MHz的SPI™/QSPI™/MICROWIRE™兼容串行接口。该系列ADC具有4/8输入通道的产品。四路DAC输出在2.0µs内稳定，ADC转换速率为225ksps。
所有器件中都包括一个内部基准(4.096V)，为ADC和DAC提供经过良好稳压、低噪声的基准电压。可编程的基准模式允许选择内部基准、外部基准或两者的组合。内部包括：±1°C的精密温度传感器、FIFO、扫描模式、可编程内部或外部时钟模式、数据平均与AutoShutdown™等功能，可以使用户对功耗以及处理器的要求降到最低。集成的四路DAC具有低脉冲干扰能量(4nV•s)与低数字馈通(0.5nV•s)特性，使这些器件非常适合快速响应闭环系统的数字控制。
这些器件保证工作在+4.75V至+5.25V。在225ksps吞吐率下消耗2.5mA电流，在1ksps吞吐率下仅消耗22µA电流，关断模式下耗电低于0.2µA。MAX1342/MAX1348具有4个GPIO，可以配置为输入或输出。
MAX1340/MAX1342/MAX1346/MAX1348采用36引脚薄型QFN封装。所有器件工作温度范围均为-40°C至+85°C。
关键特性
以下关键特性由Maxim美信半导体提供：12位、225ksps ADC内置真差分采样/保持(T/H)的模拟多路复用器8个单端通道或4个差分通道(单极型或双极型) (MAX1340/MAX1342)4个单端通道或2个差分通道(单极型或双极型) (MAX1346/MAX1348)高精度：±0.5 LSB INL，±0.5 LSB DNL12位、四路、2µs稳定的DAC超低脉冲干扰能量(4nV•s)上电时可选择零值或满量程高精度：±0.5 LSB INL内部基准或外部单端/差分基准内部基准电压4.096V内部±1°C的精密温度传感器片上FIFO，可以存储16个ADC转换结果和一个温度结果片上通道扫描模式和内部数据平均功能模拟单电源工作：+4.75V至+5.25V数字电源：2.7V至AVDD25MHz，SPI/QSPI/MICROWIRE串行接口转换之间的AutoShutdown功能低功耗ADC工作在225ksps时，2.5mA工作在1ksps时，22µA关断时0.2µA低功耗DAC：1.5mA可提供评估板(请定购MAX1258EVKIT)热门应用
光通信设备与基站的闭环控制数据采集系统系统监控和控制
