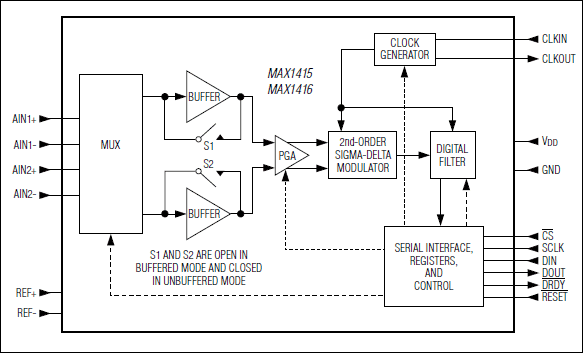

MAX1415/MAX1416低功耗、2通道、串行输出模数转换器(ADC)使用一个具有数字滤波器的Σ-Δ调制器，分辨率达16位，无失码。这些ADC是MX7705/AD7705引脚兼容的升级产品。MAX1415/MAX1416具有内部振荡器(1MHz或2.4576MHz)、片上输入缓冲器以及可编程增益放大器(PGA)。这些器件带有SPI™/QSPI™/MICROWIRE™兼容的串行接口。

MAX1415需要2.7V至3.6V供电，MAX1416需要4.75V至5.25V供电。3V供电时，电源电流为400µA (最大值)；关断模式下电源电流可降至2µA (典型值)。当使用3V电源工作时，功率损耗低于1.44mW，使得MAX1415非常适合电池供电产品。

自校准和系统校准功能允许MAX1415/MAX1416修正增益和失调误差。出色的直流性能(±0.0015% FSR INL)和低噪声(无缓冲模式下为700nV)特性，使MAX1415/MAX1416可理想用于测量动态范围较宽的低频信号。这些器件可接受全差分双极性/单极性输入，内部输入缓冲器允许接收高阻抗源提供的信号。片内数字滤波器具有可编程的截止频率和输出数据速率，能够处理Σ-Δ调制器的输出。所选的数字滤波器的第一陷波频率具有150dB的50Hz或60Hz共模噪声抑制，以及98dB的50Hz或60Hz标准模式噪声抑制。PGA和数字滤波允许直接采集信号，无需或只需少数的信号调理电路。

MAX1415/MAX1416采用16引脚PDIP、宽SO或TSSOP封装。
