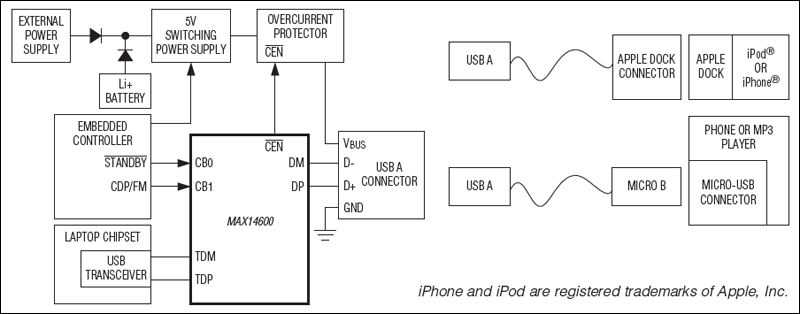

MAX14618 - 典型电路框图：

MAX14618 - USB主机充电器识别/适配器仿真

MAX14618是Maxim美信半导体公司的一款USB产品产品，MAX14618是USB主机充电器识别/适配器仿真，本站介绍了MAX14618的封装应用图解、特点和优点、功能等，并给出了与MAX14618相关的Maxim元器件型号供参考。

MAX14618 - USB主机充电器识别/适配器仿真 - USB产品 - 支持任何USB供电设备的快速充电 - 美信半导体

产品概述

MAX14600–MAX14605和MAX14618为第三代USB 2.0主机充电器识别器件，组合了USB高速模拟开关和USB适配器仿真电路。

器件支持全通模式和自动模式。在下行端口充电(CDP)全通模式下，器件在支持常规USB操作时仿真CDP功能。MAX14600/MAX14603/MAX14605提供pFET漏极开路输出(/CEN)，MAX14601/MAX14604/MAX14618提供nFET漏极开路输出(CEN)，可重启连接到USB主机的外设。

所有器件在有效工作状态(S0)支持CDP和标准的下行端口(SDP)充电，在待机状态(S3/S4/S5)支持专用充电端口(DCP)充电。MAX14603/MAX14604/MAX14605/MAX14618支持待机模式下的远程唤醒。MAX14602/MAX14605提供向下兼容CDP仿真，可升级至MAX14566E。

MAX14600–MAX14605/MAX14618采用8引脚(2mm x 2mm) TDFN封装，工作在-40°C至+85°C扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

提高充电器的互操作能力

S0状态下支持USB CDP仿真

满足新的USB电池充电(BC)规范1.2版

向下兼容于传统的USB BC规范

满足中国YD/T1591-2009充电规范

对于Apple和满足BC规范1.2版的产品，支持待机充电模式

提高用户设计灵活性

CB0和CB1引脚控制多个自动、手动充电状态

高度集成
