当前位置:美信半导体 > > 美信芯片 >> MAX14830
MAX14830技术文档下载:
MAX14830技术文档产品手册下载

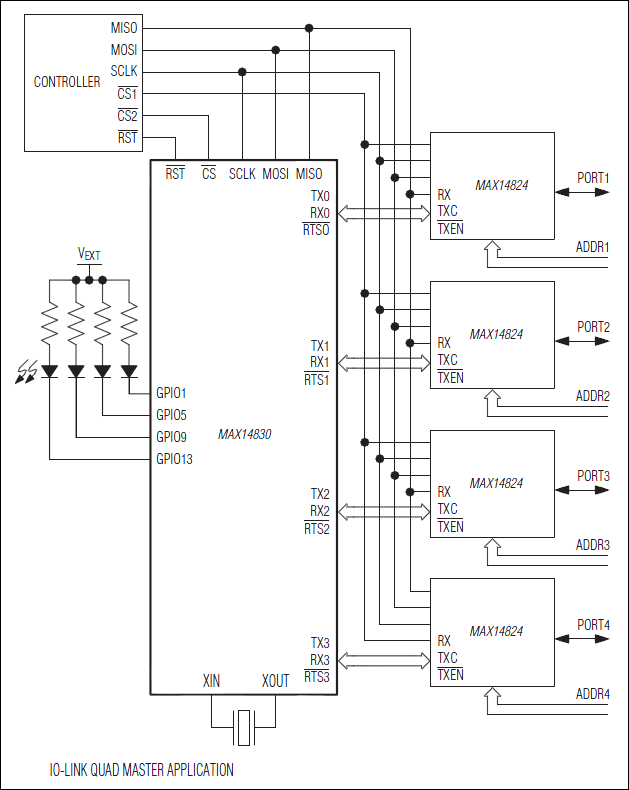

MAX14830 - 典型电路框图:
MAX14830典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX14830介绍
MAX14830 - 四通道串行UART,具有128字FIFO

MAX14830是Maxim美信半导体公司的一款扩展控制器产品,MAX14830是四通道串行UART,具有128字FIFO,本站介绍了MAX14830的封装应用图解、特点和优点、功能等,并给出了与MAX14830相关的Maxim元器件型号供参考。

MAX14830 - 四通道串行UART,具有128字FIFO - 扩展控制器 - 业内首款四通道SPI/I²C UART - 美信半导体

产品概述

MAX14830是一款先进的四通道通用异步收发器(UART),每路UART带有128字先入/先出(FIFO)接收和发送缓存器,以及高速串行外设接口(SPI™)或I²C控制器接口。PLL和分数波特率发生器为波特率编程和参考时钟选择提供了极大灵活性。

4路UART中的每一路均可通过带内SPI/I²C寻址选择。收发器和控制器接口的逻辑电平转换能够方便地连接微控制器、FPGA以及不同供电电压的收发器。

丰富的功能设计简化了半双工通信应用的收发器控制。MAX14830可通过SPI触发同步启动独立的UART传输。板载定时器允许设置发送器之间的延迟以及GPIO产生的时钟。

128字FIFO具有高级FIFO控制功能,可减少主处理器的数据流管理。

MAX14830采用48引脚TQFN (7mm x 7mm)封装,工作在-40°C至+85°C扩展级温度范围。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • SPI时钟速率高达26MHz
  • 增强快速模式(Fm+) I²C接口,数据速率高达1MHz
  • 每路UART提供128字接收和发送FIFO
  • 16倍速采样模式下,数据速率高达6MBd (最大值)
  • 2倍速/4倍速模式下,数据速率高达12/24MBd (最大值)
  • 外部晶体或时钟功能
  • 分数波特率发生器、预分频器和锁相环(PLL)
  • 发送器通过SPI命令同步
  • 4个定时器连接至GPIO
  • 通过/RTS_和/CTS_输出、输入实现自动硬件流控制
  • 自动软件流控制(XON/XOFF)
  • 收发器自动方向控制
  • 可编程建立和保持时间,用于收发器控制
  • 自动发送器禁止
  • 半双工回波抑制
  • 特殊字符检测
  • 9位多点模式地址检测和过滤
  • SIR和MIR兼容IrDA®编码器/解码器
  • 16个灵活的GPIO,具有20mA电流驱动能力
  • +2.35V至+3.6V供电范围
  • 控制器和收发器接口逻辑电平转换可低至1.61V
  • 小尺寸TQFN (7mm x 7mm)封装
  • 热门应用
  • 飞机通信总线
  • 工业控制系统
  • IO-Link主控制器
  • 医疗系统
  • 销售终端(POS)
  • 可编程逻辑控制器(PLC)
