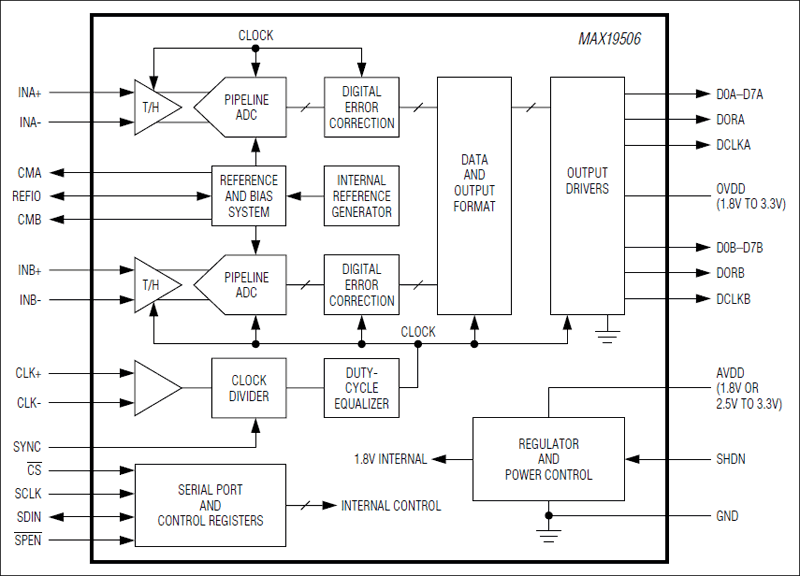

MAX19506双通道模数转换器(ADC)可提供8位的分辨率并具有100Msps的最大采样速率。

MAX19506的模拟输入可接受0.4V至1.4V的宽输入共模电压范围，可以与宽范围的RF、IF以及基带前端元件直流耦合输入。在基带至超过400MHz的输入频率范围内，MAX19506具有优异的动态性能，非常适合零中频(ZIF)和高中频(IF)采样应用。fIN = 70MHz、fCLK = 100MHz时，典型的信噪比(SNR)性能为49.8dBFS，而典型的无杂散动态范围(SFDR)为69dBc。

MAX19506工作在1.8V电源下。此外，内置的自检测电压调节器可工作在2.5V至3.3V电压(AVDD)下。数字输出驱动器可工作在1.8V至3.5V的独立电源电压(OVDD)下。VAVDD = 1.8V时，每通道的模拟功耗仅为57mW。除了具有较低的工作功耗外，MAX19506在断电模式下的功耗仅为1mW，待机模式下的功耗仅为17mW。

各种调节和功能的选择可以通过3线串行接口访问可编程寄存器实现。此外，串口还可以被禁用，同时提供三个输入引脚，可选择输出模式、数据格式和时钟分频比。数据输出采用双并行CMOS兼容输出数据总线，可配置为单复用并行CMOS总线。

MAX19506采用小尺寸、7mm x 7mm、48引脚薄型QFN封装，规定工作在-40°C至+85°C扩展级温度范围。

引脚及特性兼容的10位65Msps、100Msps以及130Msps版本请分别参考MAX19515、MAX19516以及MAX19517数据资料。引脚及特性兼容的8位65Msps和130Msps版本请分别参考MAX19505和MAX19507数据资料。
