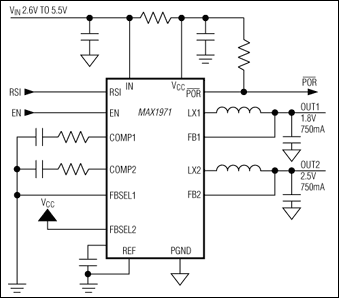

MAX1971 - 典型电路框图:
MAX1971典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX1971介绍
MAX1971 - 双路、180°异相、1.4MHz、750mA、降压型调节器,带有POR和RSI/PFO

MAX1971是Maxim美信半导体公司的一款DC-DC开关调节器产品,MAX1971是双路、180°异相、1.4MHz、750mA、降压型调节器,带有POR和RSI/PFO,本站介绍了MAX1971的封装应用图解、特点和优点、功能等,并给出了与MAX1971相关的Maxim元器件型号供参考。

MAX1971 - 双路、180°异相、1.4MHz、750mA、降压型调节器,带有POR和RSI/PFO - DC-DC开关调节器 - 适用于GBIC、xDSL调制解调器和USB供电设备的更小尺寸、内置开关的双路降压转换器 - 美信半导体

产品概述

MAX1970/MAX1971/MAX1972是双路输出电流型PWM buck转换器,工作于2.6V至5.5V的输入电压,达到每路至少750mA的输出电流。MAX1970和MAX1972工作于固定的1.4MHz (MAX1971工作于700kHz)频率,降低了输出电感和电容的尺寸和成本。稳压器180°错相开关工作也降低了输入电容的尺寸和成本。陶瓷电容可用于输入和输出。

通过外置反馈电阻,输出电压可以设定为1.2V至VIN;或将输出1预置为1.8V或3.3V, 输出2预置1.5V或2.5V。如果某路输出高于1.2V,则另一路输出可设定至1V以下的电压。考虑负载、线路和温度等变化的条件下,输出精确度仍优于±1%。内置软启动将降低启动时的浪涌电流。

这三种器件都有上电复位(/POR)的特性。MAX1971包括一个复位输入(RSI),强制/POR在RSI变低后继续保持175ms的低电平。MAX1970和MAX1972包括一个漏极开路的电源无效输出(PFO),用于监测输入电压,并在输入跌至3.94V以下时,输出高电平。对于USB供电的xDSL调制解调器,该输出可以用于检测USB电源无效。最小1.2MHz的开关频率保证工作在xDSL带宽以外。

有关PowerMind™的更多信息。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 电流模式、1.4MHz固定频率PWM工作
  • 180°错相工作减小输入电容
  • 在整个负载、线路和温度变化范围内,达到了±1%输出精确度
  • 保证750mA输出电流
  • 2.6V至5.5V的输入电压
  • 上电复位延迟16.6ms (MAX1970)或175ms (MAX1972和MAX1972)
  • 电源失效输出(仅MAX1970和MAX1972)
  • 上电复位输入(仅MAX1971)
  • 工作在xDSL带外
  • 采用更小元件的超紧凑设计
  • 0.8V至VIN可调输出或1.8V/3.3V和1.5V/2.5V的预置输出
  • 全部采用陶瓷电容
  • 软启动减小浪涌电流
  • 热门应用
  • 铜缆千兆位SFP和GBIC模块
  • 替代双LDO
  • USB供电设备
  • xDSL调制解调器
  • xDSL路由器
