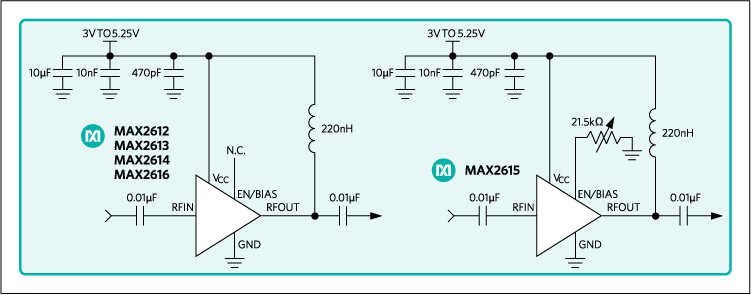

MAX2615 - 典型电路框图:
MAX2615典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX2615介绍
MAX2615 - 40MHz至4GHz宽带线性放大器

MAX2615是Maxim美信半导体公司的一款无线与RF产品,MAX2615是40MHz至4GHz宽带线性放大器,本站介绍了MAX2615的封装应用图解、特点和优点、功能等,并给出了与MAX2615相关的Maxim元器件型号供参考。

MAX2615 - 40MHz至4GHz宽带线性放大器 - 无线与RF - 具有高增益的高性能宽带放大器系列 - 美信半导体

产品概述

MAX2612–MAX2616为高性能宽带放大器,设计用于功放(PA)的前级驱动、低噪声放大器或可级联的50Ω放大器,输出功率高达+19.5dBm。器件适用于多种应用,包括蜂窝基础设施、个人或商用微波无线设备,以及CATV和电缆调制解调器,工作频率范围为40MHz至4000MHz。放大器采用+3V至+5.25V电源供电,内部提供输入和输出端口的50Ω匹配。该系列器件引脚互相兼容,采用紧凑的2mm x 3mm TDFN无铅封装。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 低噪声:2.0dB @ fRFIN = 2.0GHz
  • 非常平坦的频率响应
  • < 0.5dB, 1GHz至4GHz
  • 40MHz至4000MHz工作频率范围
  • 具有业内最高的PIN (最大值)额定值
  • 较高的OIP3范围
  • MAX2615/MAX2616:+37dBm
  • MAX2612:+35.2dBm
  • MAX2613:+31.2dBm
  • MAX2614:+30dBm
  • 输出P1dB:+19.5dBm (MAX2615/MAX2616)
  • 高增益:18.6dB
  • 关断模式(MAX2612/MAX2613/MAX2614/MAX2616)
  • 可调偏置电流,改善OIP3 (MAX2615)
  • 3.0V至5.25V供电范围
  • 紧凑的2mm x 3mm TDFN封装
  • 业内较高的ESD等级:2.5kV HBM
