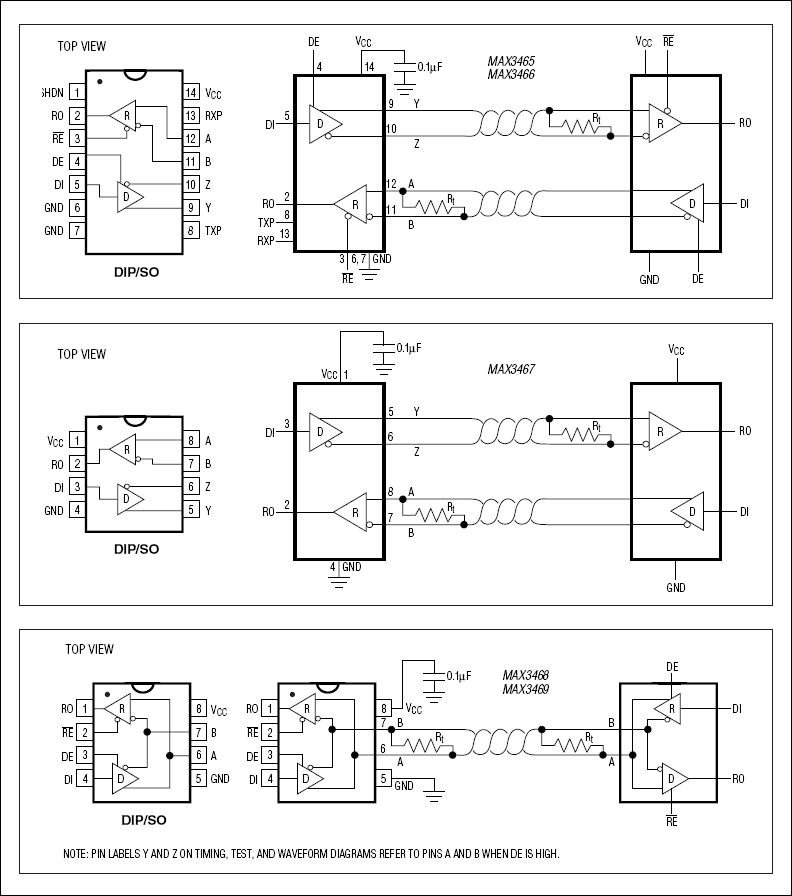

MAX3469 - 典型电路框图:
MAX3469典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX3469介绍
MAX3469 - +5V、失效保护、40Mbps、PROFIBUS RS-485/RS-422收发器

MAX3469是Maxim美信半导体公司的一款传感器与传感器接口产品,MAX3469是+5V、失效保护、40Mbps、PROFIBUS RS-485/RS-422收发器,本站介绍了MAX3469的封装应用图解、特点和优点、功能等,并给出了与MAX3469相关的Maxim元器件型号供参考。

MAX3469 - +5V、失效保护、40Mbps、PROFIBUS RS-485/RS-422收发器 - 传感器与传感器接口 - +5V、失效保护、40Mbps、PROFIBUS RS-485/RS-422收发器 - 美信半导体

产品概述

MAX3465-MAX3469是用于RS-485和RS-422通讯的高速差分总线收发器。它们符合TIA/EIA-422-B、TIA/EIA-485-A、V.11以及X.27标准。该收发器满足PROFIBUS规范,能够向54Ω负载提供+2.1V的最小输出电平和40Mbps的数据速率,并且输出偏斜小于2ns。每个器件包含一个三态差分线驱动器和一个差分输入线接收器。该器件工作在+5V电源下,集成了真失效保护电路,当接收器输入开路或短路时保证接收器输出为逻辑高。这使带有终端匹配的总线上的所有接收器在发送器全部被禁止时输出为逻辑高。

这些器件具有1/4单位负载的接收器输入阻抗,允许在总线上连接128个收发器。驱动器和接收器传输延迟保证低于20ns,适合于多点时钟分配的应用。驱动器具有短路电流限制,并由热关断电路防止其产生过量的功率耗散。驱动器和接收器分别具有高有效和低有效的使能控制,可以将它们在外部连接在一起作为方向控制信号。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 专为PROFIBUS应用优选
  • 高达40Mbps数据速率
  • 15ns发送器传输延迟
  • 20ns接收器传输延迟
  • 2ns发送器和接收器偏斜
  • 很高的差分驱动器输出电平(54Ω负载上2.1V)
  • 热插拔型
  • 1µA关断电流
  • 低电源电流(典型2.5mA)
  • 总线上最多允许128个收发器
  • 真失效保护型接受器,同时兼容于EIA/TIA-485
  • 专为远距离、强噪音的总线环境下进行多点传送而设计
  • 兼有全双工和半双工器件
  • 14引脚器件还具有相位控制功能,可纠正接反的双绞线对
  • 限流和热关断为驱动器提供过载保护
  • 热门应用
  • 高速RS-422通信
  • 高速RS-485通信
  • 工业控制局域网
  • 电平转换器
  • PROFIBUS应用
