MAX4477 - Maxim美信公司SOT23封装、低噪声、低失真、宽带、满摆幅运算放大器

Maxim（美信半导体）| Maxim产品型号搜索

当前位置：美信半导体 > > 美信芯片 >> MAX4477

MAX4477技术文档下载：

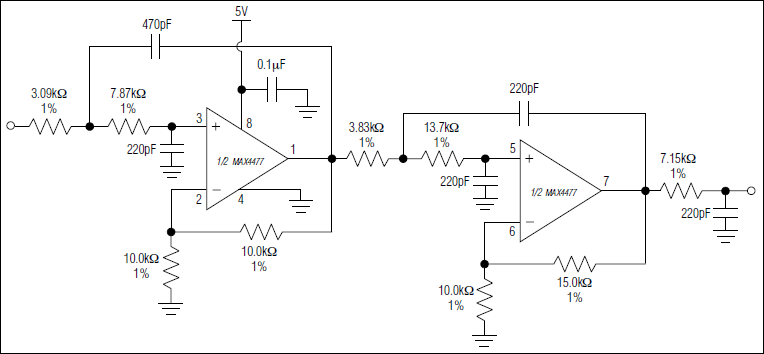

MAX4477 - 典型电路框图：

MAX4477 - SOT23封装、低噪声、低失真、宽带、满摆幅运算放大器

MAX4477是Maxim美信半导体公司的一款放大器产品，MAX4477是SOT23封装、低噪声、低失真、宽带、满摆幅运算放大器，本站介绍了MAX4477的封装应用图解、特点和优点、功能等，并给出了与MAX4477相关的Maxim元器件型号供参考。

MAX4477 - SOT23封装、低噪声、低失真、宽带、满摆幅运算放大器 - 放大器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX4475–MAX4478/MAX4488/MAX4489为宽带、低噪声、低失真运算放大器, 提供满摆幅输出，工作电压可低至2.7V。每路运放仅消耗2.2mA的静态电流，并具有超低失真度(0.0002% THD+N)、低输入电压噪声密度(4.5nV每)和低输入电流噪声密度(0.5fA每)。非常适合要求低失真和/或低噪声的应用。

为节省功率，MAX4475/MAX4488提供低功率关断模式，此模式可使供电电流降到0.01µA并将放大器输出置为高阻态。这些放大器提供满摆幅摆输出、输入共模范围包括地电位。MAX4475–MAX4478为单位增益稳定，增益带宽积为10MHz。MAX4488/MAX4489内部补偿增益为+5V/V，增益带宽积大于42MHz。单路MAX4475/MAX4476/MAX4488提供节省空间的6引脚、SOT23和TDFN封装。

关键特性

以下关键特性由Maxim美信半导体提供：

低输入电压噪声密度：4.5nV每

低输入电流噪声密度：0.5fA每

低失真度：0.0002% THD+N (1kΩ负载)

+2.7V至+5.5V单电源供电

输入共模电压范围包括地电位

驱动1kΩ负载时可提供满摆幅输出

10MHz GBW、单位增益稳定(MAX4475–MAX4478)

42MHz GBW、AV ≥ +5V/V的增益稳定性(MAX4488/MAX4489)

出色的DC特性

VOS = 70µV
