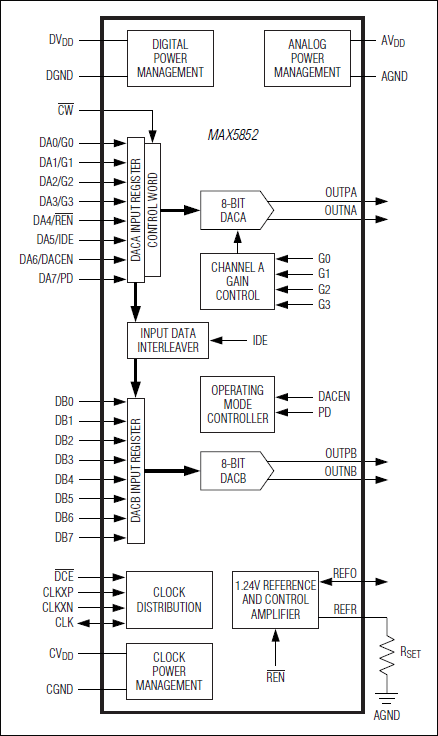

MAX5852 - 典型电路框图:
MAX5852典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX5852介绍
MAX5852 - 双路、8位、165Msps、电流输出DAC

MAX5852是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品,MAX5852是双路、8位、165Msps、电流输出DAC,本站介绍了MAX5852的封装应用图解、特点和优点、功能等,并给出了与MAX5852相关的Maxim元器件型号供参考。

MAX5852 - 双路、8位、165Msps、电流输出DAC - 数据转换器和采样-保持电路 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX5852 8位、165Msps双数模转换器(DAC)在宽带通信系统中能够提供卓越的动态性能。本器件集成了两个8位的DAC核心电路和一个1.24V的基准源。MAX5852支持单端和差分工作模式。它在整个2.7V至3.6V的电源范围内都能保持良好的动态性能。模拟输出支持-1.0V至+1.25V电压。

MAX5852能工作在交叉数据模式以减少I/O引脚的数目。这种方式使数模转换器能在一个单独的8位总线上实现数据刷新。

MAX5852能够对通道增益匹配进行数字控制,范围是±0.4dB,分成16级每级0.05dB。通道匹配改善了模拟正交调制应用中的边带抑制性能。片内的1.24V带隙基准源包括一个控制放大器,允许通过外部单一电阻对两个通道进行满量程调节。对于高精度应用,可以禁止内部基准源而使用外部基准源。

MAX5852采用2.7V至3.6V的单电源供电,具有从2mA至20mA的满量程电流输出。这款DAC支持三种功耗控制工作模式:一般模式、低功耗待机模式和完全关断模式。在关断模式下,工作电流降至1µA。

MAX5852采用带有暴露焊盘(EP)的40引脚薄型QFN封装,工作在扩展温度范围内(-40°C至+85°C)。

提供引脚兼容、低速、更高分辨率的产品,详细信息请参考MAX5853 (10位、80Msps)、MAX5851 (8位、80Msps)和MAX5854 (10位、165Msps)数据资料。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 8位,165Msps双DAC
  • 低功耗
  • 190mW,fCLK = 165MHz时IFS = 20mA
  • 2.7V至3.6V单电源供电
  • 2.7V电源可以实现整个输出摆幅和相应的动态性能
  • 卓越的动态性能
  • fOUT = 40MHz时具有67dBc的SFDR
  • 可设置的通道增益匹配
  • 集成的1.24V低噪声带隙基准
  • 单电阻增益控制
  • 交叉数据模式
  • 单端和差分时钟输入模式
  • 微小的40引脚薄型QFN封装,6mm x 6mm
  • 可提供评估板—MAX5852EVKIT
  • 热门应用
  • 通信:VSAT、LMDS、MMDS、WLAN、点到点微波通信链路
  • 直接数字合成器(DDS)
  • 仪表/ATE
  • 正交调制
  • 无线基站
