MAX5974A技术文档下载：

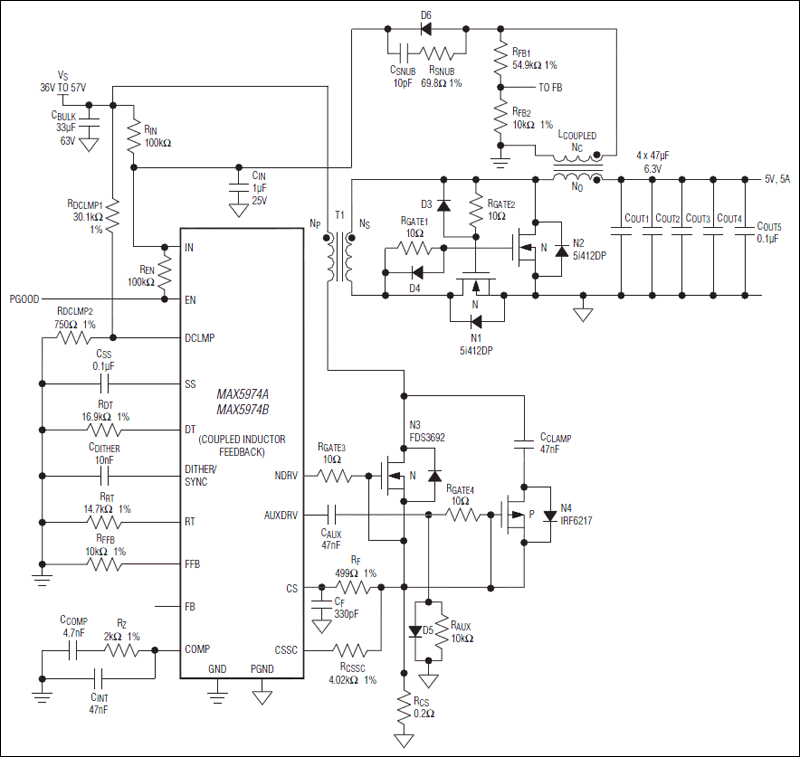

MAX5974A - 典型电路框图：
MAX5974A - 有源钳位、扩频、电流模式PWM控制器
MAX5974A是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX5974A是有源钳位、扩频、电流模式PWM控制器，本站介绍了MAX5974A的封装应用图解、特点和优点、功能等，并给出了与MAX5974A相关的Maxim元器件型号供参考。
MAX5974A - 有源钳位、扩频、电流模式PWM控制器 - DC-DC开关调节器 - 有源钳位、扩频、电流模式PWM控制器，100kHz至600kHz可调频率范围 - 美信半导体
产品概述
MAX5974_为宽输入电压范围、有源钳位、电流模式PWM控制器，为以太网供电(PoE)中的用电设备(PD)提供正激变换。MAX5974A/MAX5974C适用于通用或电信系统的输入电压范围，MAX5974B/MAX5974D则可用于低至10.5V的输入电压。
器件包含几个特性，有助于提高电源效率。AUX驱动器可重复利用电感中的电流，而不是将其损耗在钳位电路上。AUX与主驱动器之间的可编程死区时间可实现零电压切换(ZVS)。在轻载条件下，器件降低开关频率(频率折返)以减小开关损耗。
MAX5974A/MAX5974B独特的电路设计能够在不需要光耦的前提下获得稳定的输出，MAX5974C/MAX5974D则采用传统的光耦反馈模式。内部误差放大器带有1%基准，非常适合非隔离电源设计，能够节省一路并联型稳压器。
器件具有独特的前馈最大占空比钳位，能够使瞬变条件下的最大钳位电压独立于输入电压，允许使用具有较低额定电压的功率MOSFET。可编程频率加抖功能支持低EMI、扩频工作。
MAX5974_提供16引脚TQFN-EP封装，工作在-40°C至+85°C温度范围。
MAX5974
荣获EN-Genius Network 2010年度产品奖
最佳PWM控制器
关键特性
热门应用
