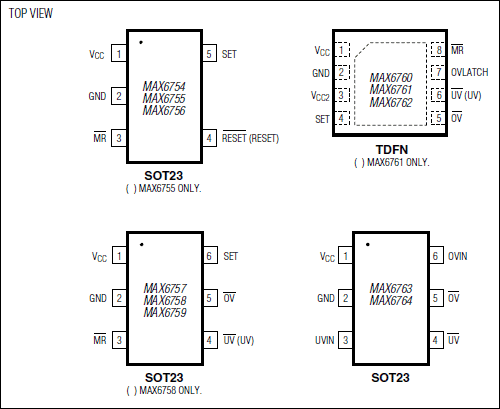

MAX6762 - 典型电路框图：

MAX6762 - 低功耗、单/双电压窗检测器

MAX6762是Maxim美信半导体公司的一款监控电路、电压监测、排序产品，MAX6762是低功耗、单/双电压窗检测器，本站介绍了MAX6762的封装应用图解、特点和优点、功能等，并给出了与MAX6762相关的Maxim元器件型号供参考。

MAX6762 - 低功耗、单/双电压窗检测器 - 监控电路、电压监测、排序 - 单/双电压窗检测器，可监视欠压/过压，检测电压低至0.4V - 美信半导体

产品概述

MAX6754–MAX6764低功耗窗口检测器可监视系统电源的欠压/过压状况。这些器件在被监视的电压低于欠压门限或高于过压门限时将会触发输出信号。

MAX6754–MAX6759/MAX6763/MAX6764可监视单路电压。MAX6760/MAX6761/MAX6762监视双电压系统。MAX6754/MAX6755/MAX6756提供一路欠压/过压输出，而MAX6757–MAX6764分别提供欠压和过压输出。这些输出为推挽式或漏极开路式。

MAX6754–MAX6762提供工厂预置的固定电压门限，可监视0.9V至5V系统电压，具有可选择的±5%、±10%、±15%窗口电压；MAX6763/MAX6764提供外部可调节门限。MAX6754–MAX6762有2种延时选项(20µs典型值或100ms最小值)。MAX6760/MAX6761/MAX6762还带有锁存的过压输出功能，MAX6754–MAX6762包含一个手动复位输入。

本系列产品采用小尺寸的SOT23封装和TDFN封装，工作于-40°C至+125°C扩展工业级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

单或双电源电压监视器

可选择工厂预置的窗口门限，用于监视5V、3.3V、3V、2.5V、1.8V、1.5V、1.2V和0.9V电源

可选择外部调节的窗口监视，提供低至0.5V的电源监视

可选择的窗口门限(±5%、±10%、±15%)

单(组合的UV/OV)或双(独立的UV和OV)输出

可选择的20µs (典型值)或100ms (最小值)超时周期(MAX6754–MAX6762)

手动复位输入(MAX6754–MAX6762)

锁存过压输出功能(MAX6760/MAX6761/MAX6762)

不受电压瞬变影响
