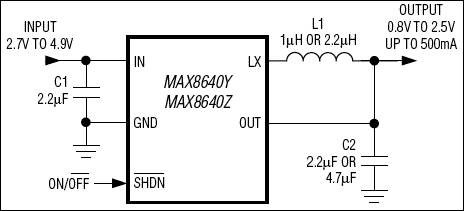

MAX8640Y - 典型电路框图:
MAX8640Y典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX8640Y介绍
MAX8640Y - 微型500mA、4MHz/2MHz同步降压型DC-DC转换器

MAX8640Y是Maxim美信半导体公司的一款DC-DC开关调节器产品,MAX8640Y是微型500mA、4MHz/2MHz同步降压型DC-DC转换器,本站介绍了MAX8640Y的封装应用图解、特点和优点、功能等,并给出了与MAX8640Y相关的Maxim元器件型号供参考。

MAX8640Y - 微型500mA、4MHz/2MHz同步降压型DC-DC转换器 - DC-DC开关调节器 - 最可靠的4MHz/2MHz、降压型DC-DC转换器,能够以93%的效率提供500mA的电流,采用微型2mm x 2.1mm SC70封装,是业内尺寸最小的解决方案 - 美信半导体

产品概述

MAX8640Y/MAX8640Z降压转换器经过优化,适合需要优先考虑小尺寸、高效率和低输出纹波的应用。它们采用专利的PWM控制方案,通过优化开关频率,使用小尺寸外部元件即可获得高效率,并且在所有负载条件下都保持低输出纹波。MAX8640Z的开关频率高达4MHz,从而允许使用微型的1µH电感和2.2µF输出电容。为了获得更高效率,MAX8640Y的开关频率高达2MHz,仍允许使用小尺寸的2.2µH和4.7µF元件。输出电流保证达到500mA,而静态电流仅28µA (典型)。工厂预设的输出电压为0.8V至2.5V,可以省去外部反馈元件。

内置同步整流功能大大提高了效率,并省去了常规降压型转换器中所必需的外部肖特基二极管。内部快速软启动功能可以消除浪涌电流,降低对输入电容的要求。

MAX8640Y/MAX8640Z采用纤小的6引脚SC70无铅封装(2.0mm x 2.1mm)和µDFN (1.5mm x 1.0mm)封装。两种封装均为无铅封装。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 纤小的SC70封装和µDFN封装
  • 保证500mA输出电流
  • 4MHz或2MHz PWM开关频率
  • 微型外部元件:1µH/2.2µF或2.2µH/4.7µF
  • 28µA静态电流
  • 工厂预设输出:0.8V至2.5V
  • 初始精度:±1%
  • 在所有负载条件下具有低输出纹波
  • 负载降低至1mA时,进入超声跳跃模式
  • 超快的线路和负载瞬态响应
  • 快速软启动消除浪涌电流
  • 热门应用
  • 蜂窝电话、PDA、DSC、MP3
  • I/O电源
  • 微处理器/DSP核供电
  • 空间受限的手持产品
