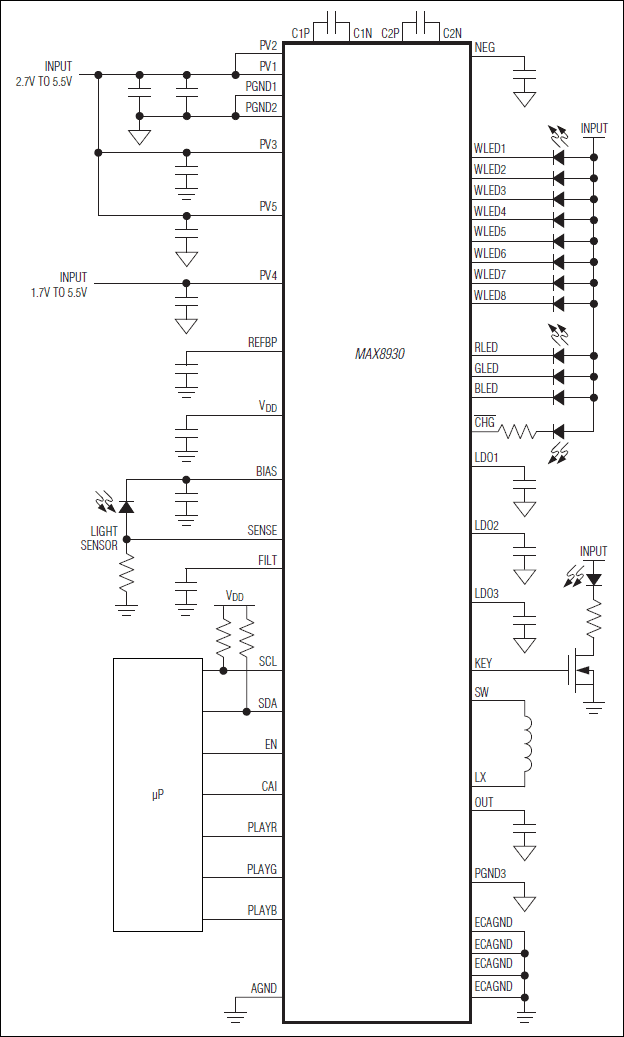

MAX8930 - 典型电路框图:
MAX8930典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX8930介绍
MAX8930 - WLED电荷泵、RGB和OLED boost、带有ALC和CAI的LDO

MAX8930是Maxim美信半导体公司的一款DC-DC开关调节器产品,MAX8930是WLED电荷泵、RGB和OLED boost、带有ALC和CAI的LDO,本站介绍了MAX8930的封装应用图解、特点和优点、功能等,并给出了与MAX8930相关的Maxim元器件型号供参考。

MAX8930 - WLED电荷泵、RGB和OLED boost、带有ALC和CAI的LDO - DC-DC开关调节器 - 高效负压电荷泵、节省空间的OLED boost和LDO以及高度灵活的ALC、CAI和I²C - 美信半导体

产品概述

MAX8930集成了用于白光LED显示器背光的电荷泵和环境光控制(ALC)功能。高效、自适应1倍压/-0.5倍压电荷泵能够以恒定电流驱动11个LED (8个WLED + RGB LED),确保亮度的一致性。LED电流可通过I²C接口在0.1mA至25.6mA范围内,按照256级步长进行线性调节,在整个调节范围内保证较高精度及LED之间的电流匹配度。MAX8930包括软启动、热关断、开路和短路保护。

器件提供三路输出电压可编程的200mA LDO,为外部电路供电。这三路LDO还可通过I²C接口配置用于GPO功能。MAX8930内部的升压转换器用于为PMOLED子板提供偏置。

MAX8930采用49焊球、3.17mm x 3.17mm WLP封装。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 白光LED电荷泵
  • 自适应1倍压或-0.5倍压模式
  • 11路低压差LED吸电流调节器,电流调节范围为25.6mA至0.1mA,256级步长
  • 主体白光LED具有渐亮/渐暗控制
  • RGB LED具有渐亮/渐暗控制
  • 每个白光LED和RGB LED均具有独立的亮度控制
  • 240µA (典型值)低静态电流
  • 环境光控制(ALC)电路适用于任何类型的光传感器
  • 具有自适应接口
  • I²C兼容控制接口
  • 三路可编程LDO,输出电流高达200mA
  • 升压型DC-DC转换器提供可编程输出,用于PMOLED
  • 0.1µA超低关断电流
  • 2.7V至5.5V供电电压范围
  • 热关断
  • 开路和短路保护
  • 热门应用
  • 蜂窝电话与智能电话
  • PDA、数码相机、便携式摄像机和其他便携式设备
