MAX8939|MAX8939A|MAX8939B - 手机系统电源管理方案
MAX8939|MAX8939A|MAX8939B是Maxim美信半导体公司的一款DC-DC开关调节器产品,MAX8939|MAX8939A|MAX8939B是手机系统电源管理方案,本站介绍了MAX8939|MAX8939A|MAX8939B的封装应用图解、特点和优点、功能等,并给出了与MAX8939|MAX8939A|MAX8939B相关的Maxim元器件型号供参考。
MAX8939|MAX8939A|MAX8939B - 手机系统电源管理方案 - DC-DC开关调节器 - 单芯片方案满足手机系统的宽范围供电需求 - 美信半导体
产品概述

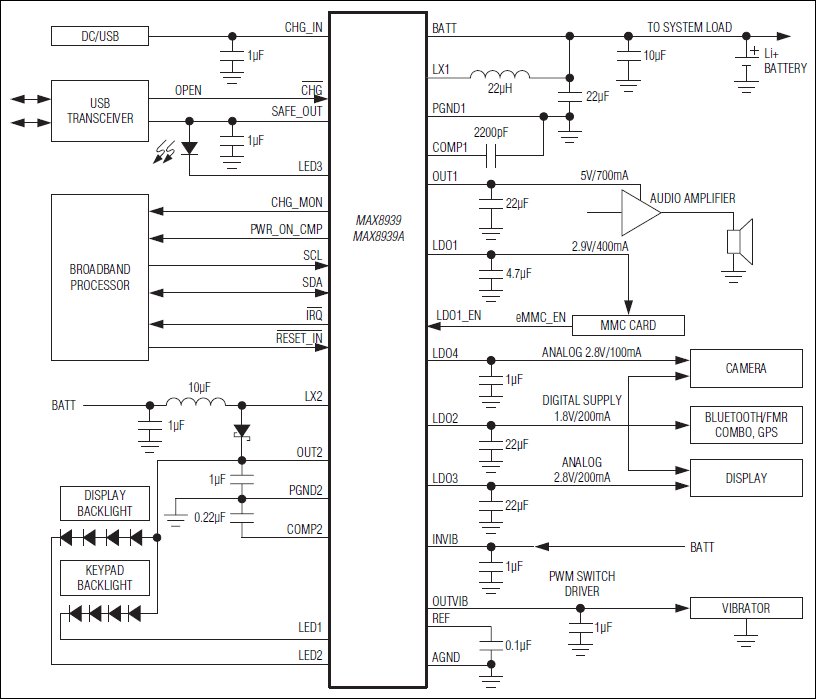

MAX8939/MAX8939A/MAX8939B电源管理IC包含了必要的电源和功能,用于支持Intel移动通信(IMC) 61XX 3G平台的手机设计。MAX8939设计为该平台的所有外围电路供电,提供必要的信号以控制61XX基带处理器。
集成锂离子(Li+)充电器具有高达28V的输入保护,并为USB收发器提供受保护的输出供电电源。专有的热管理电路在快充或当芯片暴露在高温环境时,能够限制管芯温度,在不损坏IC的前提下允许最大的充电电流。提供一路电流调节器,用来驱动充电指示LED。
四路可编程低噪声、低压差线性稳压器(LDO)为噪声敏感的外围电路供电,大功率振荡驱动器可通过I²C编程70个PWM等级和4路输出电压。器件还提供两路升压转换器,一路大功率、低压(5V)电源为外部音频放大器或相机闪光灯供电,一路高压(28V)电源为显示器和键盘背光供电。两路集成25mA电流调节器可通过I²C编程,提供独立的线性上升和下降控制。
MAX8939/MAX8939A/MAX8939B为高度集成IC,只需很少的外部元件,提供紧凑的2.5mm x 3.0mm、最大高度为0.65mm的晶片级封装(WLP)。
关键特性
以下关键特性由Maxim美信半导体提供:升压转换器保证输出700mA电流可通过I²C编程的3.5V至5.0V、16级输出效率大于90%片上FET和同步整流2MHz固定PWM开关频率2.2µH至10µH小尺寸电感WLED boost转换器28V最大升压输出电压60mA输出电流集成NMOS功率开关效率大于90%2MHz固定开关频率4.7µH至10µH小尺寸电感两路25mA 可独立编程的电流调节器I²C可编程输出电流(50µA至25.25mA),具有128级伪对数调光可独立编程斜坡(向上/向下)定时器低压差(最大150mV)单节Li+电池线性充电器无需外部MOSFET、反向隔离二极管或检流电阻可编程快充电流(MAX8939:最大值为1.5ARMS;MAX8939A/MAX8939B:最大值为850mARMS)可编程浮充电流门限专有的管芯温度控制4.1V至10V输入电压范围(MAX8939/MAX8939B)4.1V至6.25V输入电压范围(MAX8939A),具有高达28V的输入过压保护低压差(500mA时为300mV)输入电源检测指示输出IN端带有输入过压保护的4.75V输出(SAFE_OUT)充电电流监测输出LED指示硬件输入使能充电过程中具有5s看门狗四路低噪声LDO1路400mA、2路200mA和1路100mA输出电流65dB (典型值)高PSRR低噪声(45µVRMS,典型值)1.7V至3.2V可编程输出电压低静态电流(25µA,典型值)具有硬件使能输入的400mA LDO振荡驱动器保证200mA输出电流1.3V至VINVIB可编程输出电压23.8kHz重复频率 70级PWM速率控制有效停止制动61XX基带控制接口通过I²C控制MAX8939/MAX8939A/MAX8939B /RESET_IN复位输入充电器检测PWR_ON_CMP输出/IRQ中断输出2.9V至5.5V供电范围热关断热门应用
手机/智能电话配套产品
