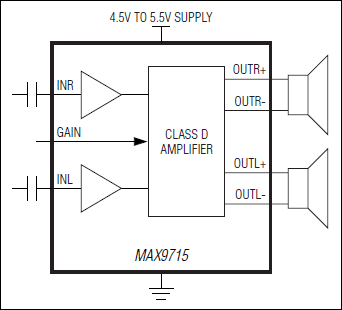

MAX9715 - 典型电路框图:
MAX9715典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX9715介绍
MAX9715 - 2.8W、低EMI、立体声、无需滤波、D类音频放大器

MAX9715是Maxim美信半导体公司的一款音频芯片产品,MAX9715是2.8W、低EMI、立体声、无需滤波、D类音频放大器,本站介绍了MAX9715的封装应用图解、特点和优点、功能等,并给出了与MAX9715相关的Maxim元器件型号供参考。

MAX9715 - 2.8W、低EMI、立体声、无需滤波、D类音频放大器 - 音频芯片 - 高效音频功率放大器,为4Ω扬声器提供2.8W功率 - 美信半导体

产品概述

MAX9715是高效率、立体声、D类音频功率放大器,5V电源供电时每通道可向4Ω扬声器提供高达2.8W的功率。Maxim公司的第二代D类技术可提供强大的输出保护、高效率以及高电源抑制(PSRR),无需输出滤波器。增益可设置为+10.5dB或+9.0dB,通过调节放大器增益可适用于不同的音频输入以及扬声器负载。

MAX9715具有高PSRR (1kHz时71dB)特性,允许由大噪声电源供电,无需额外调节器。完备的咔嗒和噼噗声抑制电路消除了启动和关断时的咔嗒声与噼噗声。MAX9715采用5V单电源供电,仅消耗12mA的电源电流。内部集成的关断控制可降低电源电流至100nA以下。

MAX9715可工作在整个-40°C至+85°C温度范围,提供热增强型、16引脚TQFN-EP封装。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 5V单电源供电
  • 扩谱调制降低了EMI
  • 2.8W、D类立体声扬声器放大器(4Ω)
  • 免滤波器D类音频放大器,无需LC输出滤波器
  • 高PSRR (1kHz时71dB)
  • 86%的效率(RL = 8Ω, POUT = 1W)
  • 低功耗关断模式
  • 内部集成咔嗒和噼噗声抑制电路
  • 低总谐波失真:1kHz时0.06%
  • 短路保护和过热保护功能
  • 内部设定增益,+9.0dB或+10.5dB
  • 提供节省空间的封装
  • 16引脚薄型QFN-EP封装(5mm x 5mm x 0.8mm)
  • 热门应用
  • 高端笔记本音频
  • LCD投影仪
  • 多媒体坞站
  • 便携式音频
