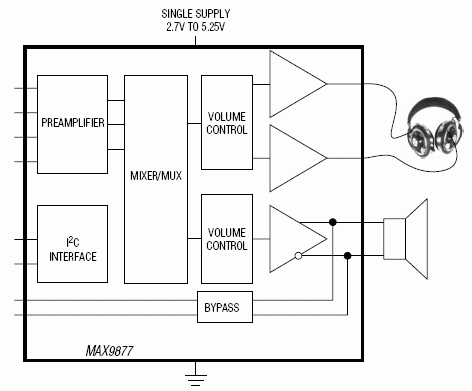

MAX9877 - 典型电路框图:
MAX9877典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX9877介绍
MAX9877 - 具有低RF干扰敏感度的单声道音频子系统,带有DirectDrive耳机放大器

MAX9877是Maxim美信半导体公司的一款音频芯片产品,MAX9877是具有低RF干扰敏感度的单声道音频子系统,带有DirectDrive耳机放大器,本站介绍了MAX9877的封装应用图解、特点和优点、功能等,并给出了与MAX9877相关的Maxim元器件型号供参考。

MAX9877 - 具有低RF干扰敏感度的单声道音频子系统,带有DirectDrive耳机放大器 - 音频芯片 - 业内尺寸最小、输出功率最大的D类放大器,具有最佳的RF抑制性能(消除TDMA噪声) - 美信半导体

产品概述

MAX9877集成了高效D类音频功率放大器和立体声AB类、无需电容的DirectDrive®耳机放大器。该器件是Maxim的第三代D类无滤波放大器,可有效抑制辐射,兼具AB类放大器的优异性能和D类放大器的效率。

3.7V供电时,MAX9877可为8Ω负载提供高达725mW的功率,效率为87%,有效延长电池寿命。无滤波调制方案采用辐射抑制电路及扩频调制技术,大大降低了EMI干扰,省去了传统D类放大器所需输出滤波器。

MAX9877的立体声AB类耳机放大器采用Maxim的DirectDrive结构,采用单电源供电,产生以地为参考的输出,无需大尺寸隔直电容,从而节省成本、减小空间并降低器件高度。

该器件采用用户自定义的输入结构,具有3个前置放大器增益设置、输入混音、音量控制、咔嗒-噼噗声抑制、I²C控制。旁路模式可禁用内部D类放大器并利用内部DPST开关由外部放大器驱动MAX9877输出端的扬声器。

MAX9877采用高效散热、节省空间的20焊球WLP封装。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 低辐射、无滤波D类放大器完全符合EN55022 B类标准,并留有10dB以上的余量
  • 具有RF抑制功能,可减小来自GSM无线网络的TDMA噪声
  • 具有输入混音及用户自定义的输入模式
  • 725mW扬声器输出(RSPK = 8Ω,PVDD = 3.7V)
  • 53mW耳机输出(RHP = 16Ω,VDD = 3.7V)
  • 较低的THD+N:1kHz时为0.05% (D类功放)
  • 较低的THD+N:1kHz时为0.016% (耳机放大器)
  • 效率高达87% (RSPK = 8Ω,POUT = 750mW)
  • 1.6Ω模拟开关用于旁路扬声器放大器
  • 扬声器放大器具有较高的PSRR (217Hz时为72dB)
  • 耳机放大器具有较高的PSRR (217Hz时为84dB)
  • I²C控制
  • 硬件及软件关断模式
  • 咔嗒-噼噗声抑制
  • 限流及热保护
  • 采用节省空间的2.5mm x 2.0mm WLP封装
  • 热门应用
  • 蜂窝电话
  • 便携式多媒体播放器
