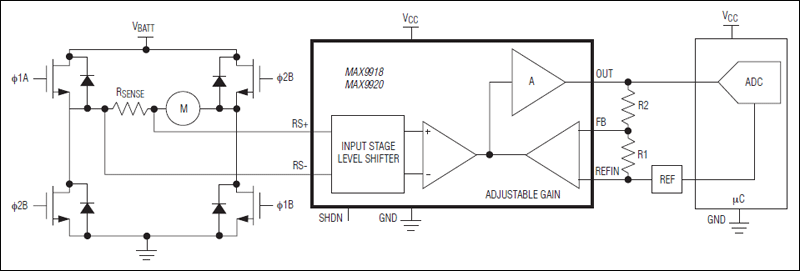

MAX9919 - 典型电路框图：

MAX9919 - -20V至+75V输入范围、高精度单/双向电流检测放大器

MAX9919是Maxim美信半导体公司的一款放大器产品，MAX9919是-20V至+75V输入范围、高精度单/双向电流检测放大器，本站介绍了MAX9919的封装应用图解、特点和优点、功能等，并给出了与MAX9919相关的Maxim元器件型号供参考。

MAX9919 - -20V至+75V输入范围、高精度单/双向电流检测放大器 - 放大器 - 业内仅有的能够工作在地电位以下(-20V)输入共模电压的检流放大器 - 美信半导体

产品概述

MAX9918/MAX9919/MAX9920为单电源、高精度检流放大器，具有高输入共模范围，可扩展至-20V至+75V。这几款放大器非常适合用于电机和螺线管等感性负载的电流监测，在此类应用中，电感电压反冲、电池反接或瞬态电压会导致产生负的共模电压。

MAX9918/MAX9920通过外部电阻分压网络调节增益设置，MAX9919具有45V/V (MAX9919F)和90V/V (MAX9919N)的固定增益。VREFIN = GND时，MAX9918/MAX9919/MAX9920工作在单向放大器配置；VREFIN = VCC/2时，工作在双向放大器配置。MAX9920在输入电平转换级将输入信号衰减4倍，使器件能够检测高达200mV (单向工作)或±100mV (双向工作)的电压。

MAX9918/MAX9919/MAX9920采用5V单电源供电，工作在-40°C至+125°C汽车级温度范围，采用8引脚SOIC封装。

关键特性

以下关键特性由Maxim美信半导体提供：

-20V至+75V输入共模电压范围

400µV (最大值)输入失调电压

0.6% (最大值)增益误差

单向或双向电流检测

基准输入用于双向输出

120kHz、-3dB带宽(MAX9919N)

单电源供电(4.5V至5.5V)

1mA电源电流

0.5µA (典型值)关断电流
